Автоматизация БСУ. Комплексная модернизация бетонного завода

Скачать инструкцию на комплекс АСУ БСУ

Бетоносмесительная  установка (БСУ) представляет собой  сбалансированную систему стационарного оборудования, предназначенного для осуществления  полного цикла приготовления  бетона. Стандартный цикл начинается с доставки на БСУ необходимых  компонентов: сыпучих (песок, щебень) и вяжущих (цемент), предусматривает их хранение, смешивание в необходимых пропорциях согласно технологическому рецепту, и выгрузку готового продукта (бетона). Бетоносмесительные  установки могут функционировать  длительное время и обслуживать  большое количество строительных объектов. При этом оборудование, критично важное для качества работы и ее безаварийности (а именно элементы системы дозирования, контроля и управления) морально устаревает намного быстрее, чем исполнительные механизмы комплекса БСУ. Исходя из этого, наиболее рациональным выбором с точки зрения эффективности производства и экономии средств является не покупка новой, а реконструкция и модернизация и сопутствующая ей автоматизация существующей БСУ.

Реконструкция и модернизация РБУ и БСУ бетонного завода

Модернизация  БСУ – это сложный технологический  процесс, который начинается с обследования объекта и завершается не только установкой и наладкой необходимого оборудования, но также обучением персонала навыкам работы в изменившихся условиях модернизированного производства. Именно такие услуги, модернизацию БСУ «под ключ», предлагает компания ИЦ ПРОМСЕРВИС. Необходимо подчеркнуть, что модернизация БСУ – это  не просто модная тенденция, а реальный вклад в прибыльность бизнеса. Бетон  и растворы, изготовленные на площадках, оборудованных устаревшими системами дозирования и контроля, зачастую не отвечают стандартам ГОСТ 7473-94. Себестоимость такой продукции высокая (за счет потерь, связанных с влиянием «человеческого фактора», увеличением расхода цемента и инертных материалов, банальными кражами на этапе отгрузки готовых смесей). «Сердцем» модернизации управления БСУ бетонного завода и завода ЖБИ является автоматизированная система  управления (АСУ). Именно компания ИЦ ПРОМСЕРВИС предлагает уникальную на рынке СНГ систему для автоматизации БСУ. Разработанная с учетом европейских и российских стандартов, тщательно проверенная на основе многолетнего опыта применения, надежная и долговечная, АСУ БСУ от компании ИЦ ПРОМСЕРВИС к тому же является одной из самых недорогих на рынке!

Реализация системы управления и сигнализации БСУ и РБУ бетонного завода и завода ЖБИ

модернизация БСУОсновные элементы реконструкции и модернизации БСУ – это замена системы взвешивания дозируемых компонентов (тензометрической системы, в состав которой входят тензодатчики, тензомодули и др.), исполнительных механизмов (затворов, клапанов и др), пневматического оборудования, дозаторов необходимых компонентов, контроллеров и других элементов системы автоматического управления (или их первичная установка). Также в понятие модернизации и автоматизации БСУ входит оборудование рабочего места оператора установки новым современным пультом управления. При необходимости и при наличии желания заказчика также заменяется оборудование, предназначенное для приема, транспортировки и хранения сыпучих материалов; модернизируются, автоматизируются склады цемента и оборудование для выгрузки готовой продукции.

Комплекс БСУ, кроме необходимого оборудования (бетоно- и растворосмесители, дозаторы сыпучих и жидких веществ, емкости для хранения сыпучих материалов, склады цемента и другие устройства служебного назначения), должен быть оснащен системами контроля и учета. Эти системы могут быть как полностью ручными (в этом случае они находятся в значительной зависимости от «человеческого фактора»), так и полу-автоматическими или автоматическими.

Ниже, на примере одного завода показано, как изменяется облик и функциональность до реконструкции БСУ, и поле нее:

До модернизации БСУ:

Так этот завод выглядит сейчас:

До модернизации Модернизация БСУ
Рис.1 Старые дозаторы

Рис.2 Замена весовых дозаторов

До модернизации Модернизация БСУ
Рис.3 Старая система управления

Рис.4 Замена системы управления

До модернизации Модернизация БСУ
Рис.5 Старая система дозирования жидких компонентов Рис.6 Система дозирования жидких компонентов после модернизации

Модернизация  БСУ: зачем это нужно?

После модернизации вы получите возможность полного  контроля над всеми процессами, которые  происходят на Вашем производстве. Автоматическое формирование отчетов, возможность отследить историю  всех процессов, максимальная независимость от человеческого фактора – все это предоставляет современная система автоматизированного управления БСУ. Более того, вы даже получите возможность оперативно отслеживать процессы на площадке через автоматически генерируемые SMS-сообщения (такую возможность предоставляет компания ИЦ ПРОМСЕРВИС).

Модернизация  БСУ: в чем преимущества ИЦ ПРОМСЕРВИС?

Модернизация БСУ – это наша специализация!

модернизация БСУКомпания ИЦ ПРОМСЕРВИС создана в 1998 году как предприятие для решения задач модернизации бетонных производств на территории России и стран СНГ. Поэтому, основной специализацией ИЦ ПРОМСЕРВИС остается реконструкция и модернизация бетонных и асфальтобетонных заводов.  Благодаря работе инженерно-конструкторского состава, ИЦ ПРОМСЕРВИС по праву завоевала лидирующее место среди фирм, специализирующихся на модернизации производств бетона. Оборудование компании успешно работает более чем на 100 предприятиях России и стран СНГ. Инженеры нашей компании, основываясь на многолетнем опыте, предложат готовые решения по установке нового или модернизации существующего технологического оборудования на предприятиях строительной области. Имеется собственный конструкторский отдел, производственная база, отдел АСУ (Автоматизированная система управления) и наладочный участок. Самостоятельно изготавливаем автоматизированные весовые дозаторы цемента, воды, химдобавок, песка, щебня и керамзита. Качество товарной продукции, приготовленной на нашем оборудовании, соответствует требованиям ГОСТ 7473-94.

Высококвалифицированный персонал-залог успеха

Для выполнения своих обязательств перед клиентами, ИЦ ПРОМСЕРВИС располагает высококвалифицированным персоналом. Инженерный персонал компании постоянно совершенствуют свой профессиональный уровень на курсах и семинарах как в России, так и на ведущих инжиниринговых предприятиях Западной Европы. Поэтому, компания ИЦ ПРОМСЕРВИС предлагает непревзойденное европейское качество и технологии по умеренным ценам. Так, немаловажным преимуществом решений компании ПРОМСЕРВИС является их стоимость. При наличии всех необходимых функций, система АСУ БСУ от ИЦ ПРОМСЕРВИС получается в 2-3 раза дешевле, чем у конкурентов. При этом гарантия на систему управления устанавливается сроком на 3 (ТРИ!) года с момента начала эксплуатации.

Более 100 внедренных проектов

Если вы не хотите, чтобы Ваш завод стал «экспериментальной площадкой» для компаний, которые  делают свои первые шаги в модернизации бетонных производств, поручите процесс  модернизации компании ИЦ ПРОМСЕРВИС, на счету у которой более чем 100 оборудованных предприятий в России и других странах СНГ. Опыт десяти лет успешных модернизаций, проведенных компанией ИЦ ПРОМСЕРВИС, будет работать на увеличение прибыльности вашего бизнеса.

ПРЕИМУЩЕСТВА СИСТЕМЫ АСУ БСУ от ИЦ ПРОМСЕРВИС:







технологическая схема БСУВыполнение необходимых технологических блокировок для исключения аварийных ситуаций дозировочно-смесительного оборудования;

  • Автоматический и ручной режимы выпуска продукции.
  • пневматика БСУОптимальное управление весовым оборудованием;
  • Визуализация состояния технологического оборудования;
  • Многопроходный параллельный режим дозирования компонентов;
  • Система разграничения доступа;
  • Автоматическая печать накладных и паспортов качества;
  • Организация нескольких рабочих мест по принципу: ЛАБОРАНТ-ДИСПЕТЧЕР-ОПЕРАТОР БСУ;
  • Система видеонаблюдения за работой наиболее ответственных механизмов;
  • Автоматическая рассылка необходимой информации (количество кубов, расход компонентов и т.п.) на требуемые номера телефонов GSM (сотовые) в виде SMS сообщений;
  • Точный учет дозирования компонентов как а автоматическом, так и в ручном режиме;
  • Возможность автоматической коррекции количества химдобавок (ПМД) в зимний период от температуры наружного воздуха по заданному графику;
  • Контроль расхода материала из расходных бункеров;
  • Контроль уровня цемента в цементных силосах (бункерах) в % или тоннах, наглядное отображение прихода-расхода цемента в виде временного графика;
  • Неограниченное количество рецептов в базе данных;
  • Разбивка рецептов по группам (летние, зимние, производство, товарный бетон и т.д.). Количество групп неограниченно;
  • Время перемешивания и время выгрузки из смесителя указываются в каждом рецепте индивидуально для каждого рецепта или для каждой группы рецептов;
  • Построение разнообразных отчетов по произведенным отгрузкам;
  • Бухгалтерская часть программы;
  • Автоматическая корректировка водо-цементного соотношения в зависимости от величины влажности заполнителей;
  • Контроль подвижности смеси;
  • Интеллектуальная система управления скиповым подъемником;
  • Датчики контроля движения транспортерной ленты;
  • Возможность дозирования материалов как по весу, так и по объему.
  •

    Большая функциональность и низкая стоимость

    КоробкаРазработанная нами система автоматического управления является уникальным предложением на российском рынке автоматизации. Имея низкую стоимость, система АСУ обладает большой функциональностью и огромной надежностью, ведь при ее разработке все компоненты системы АСУ БСУ проходят тщательное тестирование, входной и выходной контроль. Модули системы безупречно стыкуются друг с другом, и в процессе монтажа не требуется ничего дорабатывать на месте. Сроки монтажа сокращены до минимума, при этом переход на новую, реконструируемую систему, происходит без остановки производства! По окончании гарантийного периода БСУ и система управления принимается на сервисное обслуживание по отдельному договору. Всегда особое внимание уделяется новым европейским и российским стандартам, все оборудование имеет соответствующие сертификаты, что служит надежным гарантом соблюдения всех норм безопасности выпускаемого оборудования. Поэтому решения по модернизации БСУ получаются взвешенные, хорошо сбалансированные и обладают малыми издержками. Хорошо налаженные связи с ведущими поставщиками и производителями современного оборудования по механической и пневматической части систем БСУ позволяют сократить сроки выполнения работ до необходимого минимума, и, как правило, составляют от 1 до 3-х недель.



    Обобщенный алгоритм работы с системой

    При поступлении нового заказа на раствор или бетон определенной марки (рецепт) диспетчер выписывает водителю транспортного средства (ТС) накладную, с указанием рецепта и количества смеси (в м3). Данные о количестве компонентов (Рецепты) вводятся и редактируются лаборантом, он указывает для каждого рецепта кол-во цемента, воды, песка, хим. добавки и щебня. История изменения/удаления рецептов хранится в базе данных (БД).

    С полученной накладной водитель направляется под загрузку. Оператор видит номер автомиксера(самосвала) через видеокамеру, выбирает из очереди заявок заявку, соответствующую накладной и запускает процесс подготовки смеси и загрузки ее в ТС.

    Предусмотрена возможность автономной работы оператора, в случае отсутствия связи с диспетчером и лаборантом. При восстановлении связи базы данных диспетчера, лаборанта и оператора синхронизируются. В автономном режиме оператор выбирает из локальной базы данных рецепт и указывает количество смеси (в м3), а также имеет возможность, при необходимости отредактировать существующий рецепт (или добавить новый). История изменения/удаления локальных рецептов хранится в базе данных (БД).

    Отсутствие «скрытых платежей»

    Вы скептически  относитесь к утверждениям про низкую стоимость и опасаетесь повышения  затрат за счет скрытых дополнительных платежей? Только не с компанией  ИЦ ПРОМСЕРВИС. Компания дорожит своей  репутацией, и потому составление  смет и выставление коммерческих предложений организовано максимально прозрачно для клиентов. Стоимость оборудования и работ оглашается еще на этапе разработки проекта модернизации, по результатам тщательного обследования вашего производства и оценки его реального состояния. Непредвиденные и дополнительные платежи исключены.

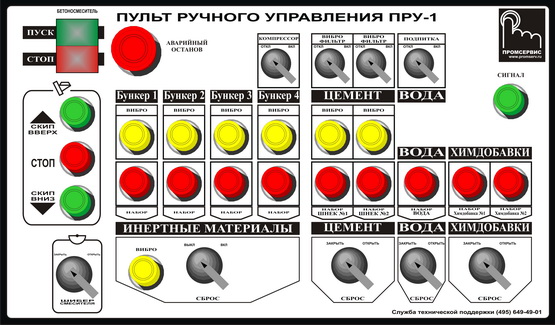

    Пульт ручного управления БСУМинимальное время простоя

    Именно благодаря  современному оборудованию, которое  предлагает компания ИЦ ПРОМСЕРВИС, длительному  опыту работы и квалифицированному персоналу, вы получаете в процессе модернизации уникальную возможность свести к минимуму количество суток простоя вашего производства, и тем самым значительно снизить расходы на модернизацию. При необходимости, вы сможете перейти на новую систему работы, вообще не останавливая производство!



    Наличие производственной базы

    Наличие собственной  производственной базы – еще одно важное преимущество сотрудничества с компанией ИЦ ПРОМСЕРВИС. Часть оборудования компания изготавливает самостоятельно, что обеспечивает заказчикам гарантию качества, соответствия европейским и российским стандартам и наиболее выгодной стоимости. Остальное оборудование закупается исключительно у ведущих поставщиков, проверенных многолетним успешным сотрудничеством. Работы на вашей площадке никогда не «застрянут» на половине из-за отсутствия необходимого оборудования и будут проведены в рекордно короткие сроки. Модернизация за одну-три недели? Такие сроки может предложить только компания ИЦ ПРОМСЕРВИС.

    модернизация БСУВесь цикл работ выполняется «под ключ»

    Давайте рассмотрим, все этапы и составные части реконструкции БСУ.

    1. Обследование существующего производства на Вашем заводе. Это один из важнейших этапов, на котором наш специалист путем осмотра существующего оборудования и условий работы определяет объем необходимых работ и оборудования, подлежащего замене или ремонту;
    2. Согласование со специалистами Вашего предприятия объема и плана проведения работ и их окончательную стоимость. На данном этапе формируется Технико-коммерческое предложение;
    3. Составляется и подписывается договор;
    4. Проектная часть – разработка, согласование и утверждение проектной и сопроводительной документации;
    5. Комплектация оборудованием (покупными изделиями);
    6. Изготовление шкафов, пультов, дозаторов по утвержденным проектам;
    7. Транспортировка скомплектованного и изготовленного оборудования на Ваш завод;
    8. Демонтаж оборудования, подлежащего замене;
    9. Монтаж и шефмонтаж технологического оборудования, сварочные и слесарные работы;
    10. Монтаж металлических лотков для прокладки кабелей;
    11. Монтаж пультов, шкафов электрооборудования, пневмооборудования и автоматики;
    12. Прокладка силовых кабельных трасс и подключение электродвигателей;
    13. Монтаж датчиков КИП
    14. Прокладка сигнальных кабельных трасс и подключение датчиков КИП, катушек пневмораспределителей и т.д.;
    15. Монтаж и подключение к системе АСУ тензометрических датчиков;
    16. Наладочные работы силовой электрочасти АСУ БСУ;
    17. Наладочные работы части КИП АСУ БСУ;
    18. Наладочные и поверочные работы системы тензометрии АСУ БСУ;
    19. Работы по программированию нижнего уровня автоматики (программирование промышленного контроллера PLC);
    20. Работы по программированию верхнего уровня автоматики (программирование и инсталляция программ на компьютер оператора, диспетчера, лаборанта);
    21. Пробный период эксплуатации завода, обучение персонала завода в ходе работы, сбор замечаний и предложений по работе системы и доработка программного обеспечения;
    22. Сдача объекта, подписание акта выполненных работ, выдача гарантийного сертификата, проектной и рабочей документации;
    23. Осуществление технической поддержки в течение всего времени работы завода.

    Необходимо отметить, что многие пункты этого списка выполняются параллельно, что минимизирует общее время выполнения работ. Все эти работы выполняется «под ключ» собственными силами компании ИЦ ПРОМСЕРВИС.

    Гарантия ТРИ года

    Компания ИЦ ПРОМСЕРВИС настолько уверена в  качестве предоставляемого оборудования и квалификации специалистов, которые  занимаются его установкой, что предоставляет гарантию на систему управления на ТРИ года!

    Но и это  еще не все преимущества, которые  вы сможете получить, сотрудничая  с компанией ИЦ ПРОМСЕРВИС. После  модернизации БСУ вам будут доступны и такие возможности, как печать накладных и других документов и  отчетов в автоматическом режиме, возможность выбора между режимами работы (ручным, автоматическим и полу-автоматическим), создание базы данных с любым необходимым вам количеством рецептов смесей, которые можно разбивать на группы.

    Модернизация  БСУ: как не переплатить?

    Если вы уже  запланировали модернизацию, но переживаете, что работы обойдутся вам слишком  дорого, вам необходимо обратиться именно в компанию ИЦ ПРОМСЕРВИС. Широкий  выбор готовых инженерно-технических решений и квалифицированные сотрудники, которые прошли обучение на европейских предприятиях, и обладают большим опытом работы – это гарантия выбора наиболее оптимального варианта модернизации именно для Вашего производства. Только с пуль управления БСУкомпанией ИЦ ПРОМСЕРВИС вы можете быть уверены в минимальных издержках и максимально быстром их возмещении за счет ощутимого повышения качества готовой и продукции и снижения потерь на этапе дозирования необходимых компонентов для загрузки в смеситель. По результатам модернизации и автоматизации БСУ производительность установки в среднем повышается на 20-25%!

    Также отметим, что нашими постоянными заказчиками являются:

    • 26 ЦНИИ Министерства Обороны РФ №26 (нетиповые и специальные бетонные заводы);
    • НПЦ БлокМКС (производство складов цемента, заводов сухих смесей);
    • ОАО «Ржевский машиностроительный завод» (серийные бетонные заводы);

    Системы управления, предлагаемые ИЦ ПРОМСЕРВИС, установлены и безаварийно функционируют на многих предприятиях строительной области, в том числе:

    • КСК415 СПЕЦСТРОЯ РОССИИ (г.Новороссийск);
    • ООО «ТракБЕТОН» г.Москва;
    • ОАО ДСК2, группа компаний ПИК (г.Москва);
    • ОАО «Калибр» (г.Москва);
    • ОАО «СевМаш» г. Северодвинск;
    • ООО "СтройИнжБетон" (г.Москва);
    • ООО "МосИнжБетон" (г.Москва);
    • ООО "ИстокСтрой" (г.Фрязино);
    • ООО "Крокус" (г.Серпухов);
    • КТФ "Мостоотряд-46" филиал ОАО "Мостотрест" (г.Киров) и др.

    Референц-лист с описаниями выполненных компанией ИЦ ПРОМСЕРВИС работ, можно загрузить с данного сайта в формате PDF. Так, в свое время, были введены в эксплуатацию объекты «Кубинка» (Комплексномеханизированный склад цемента емкостью 1200т с приемным устройством), «ТКВ» (Технологический комплекс Костромской ГРЭС, г.Волгореченск), «СТК» (Саровский технологический комплекс в Федеральном ядерном центре, Арзамас-16), «КБРК» (Контейнерный бетонорастворный комплекс на Киришской ГРЭС, Ленинградская область), «УФТ» (Линия приготовления изделий из базальтофибробетона (ОАО “Мосинжжелезобетон” – ЖБИ-15, г.Москва), г. Калининград (ООО «КПД Калининград»), реконструкция аэродрома Шереметьево-2 (склад цемента 480 т) г. Москва, щебнедробильный комплекс аэродрома «Геленджик» (ООО «Трансстроймеханизация») и многие другие объекты в различных регионах России и стран ближнего зарубежья.

    Появились вопросы? Наш телефон (495) 649-49-01, или скачайте инструкцию на комплекс АСУ БСУ

    Пригласите специалиста  компании ИЦ ПРОМСЕРВИС на ваше производство сегодня – и воспользуйтесь всеми преимуществами модернизированного и автоматизированного БСУ уже через несколько недель!
